Проверка компрессора кондиционера мультиметром

Компрессор является одним и важнейших компонентов кондиционера, отвечающим за сжатие и циркуляцию хладагента в системе. Неисправность компрессора может привести к отказу кондиционера и необходимости дорогостоящего ремонта. В этой статье мы расскажем, как прозвонить компрессор кондиционера, чтобы определить его работоспособность.

Подготовка к проверке

Перед тем, как приступить к проверке компрессора, необходимо выполнить следующие шаги:

• Отключить кондиционер от сети питания.

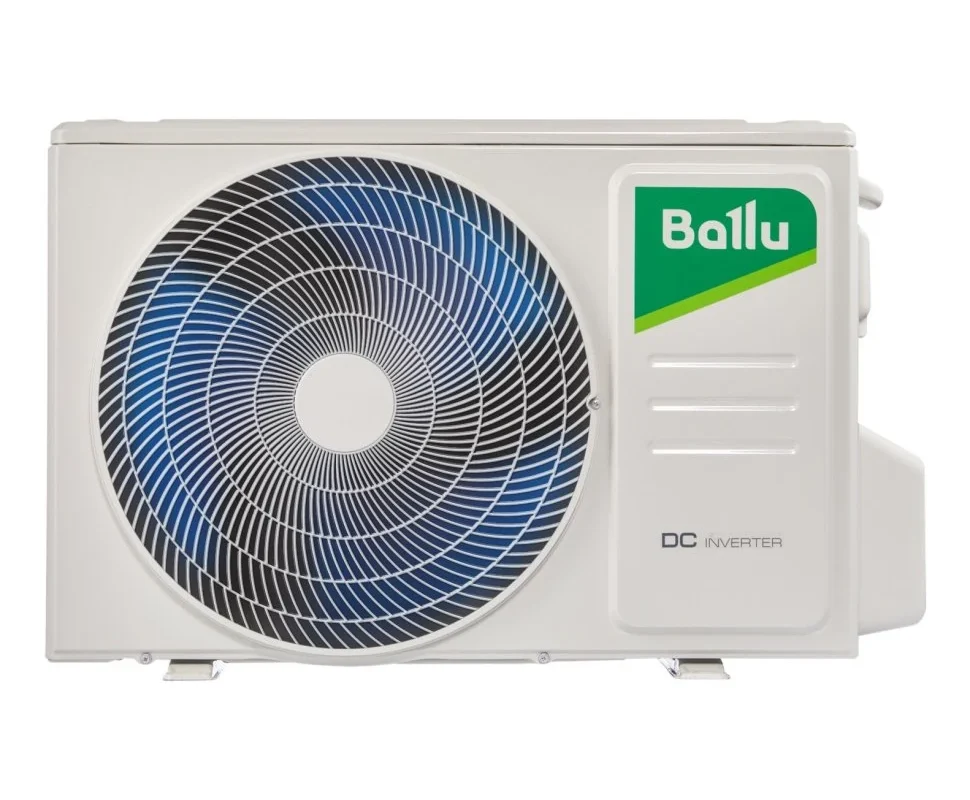

• Найти компрессор в системе кондиционирования. Обычно он расположен в наружном блоке;
• Осмотреть компрессор на предмет видимых повреждений или утечек масла.

Проверка компрессора мультиметром

Для проверки компрессора нам понадобится мультиметр, который позволяет измерять сопротивление и напряжение в электрической цепи.

Чтобы прозвонить компрессор, выполните следующие действия:

1. Найдите клеммы компрессора и определите их назначение (обычно они маркируются как C, R и S, где C ⎼ общий вывод, R ⸺ рабочий вывод, S ⸺ пусковой вывод).
2. Установите мультиметр в режим измерения сопротивления (омметра).
3. Приложите щупы мультиметра к клеммам компрессора и измерьте сопротивление между ними. Сравните полученные значения с таблицей сопротивлений, приведенной в инструкции по эксплуатации компрессора или кондиционера.
4. Проверьте сопротивление между каждой клеммой и корпусом компрессора. Оно должно быть равно бесконечности, что указывает на отсутствие замыкания на корпус.

Интерпретация результатов

Если результаты измерений соответствуют норме, компрессор, скорее всего, исправен. Если же сопротивление между клеммами не соответствует номинальным значениям или обнаружено замыкание на корпус, компрессор неисправен и требует ремонта или замены.

Дополнительные проверки

Помимо проверки сопротивления, можно выполнить дополнительную диагностику компрессора:

• Проверка потребления тока компрессором при работе.
• Проверка температуры компрессора во время работы (она не должна превышать допустимые значения).
• Осмотр компрессора на предмет механических повреждений или признаков износа.

Выполнив эти проверки, вы сможете определить состояние компрессора кондиционера и принять решение о необходимости его ремонта или замены.

Итак, прозвонить компрессор кондиционера можно с помощью мультиметра, выполнив ряд простых измерений и сравнив результаты с номинальными значениями. Эта проверка поможет вам выявить неисправность компрессора и принять меры по ее устранению.

Проверка компрессора под напряжением

Для более точной диагностики компрессора необходимо проверить его работу под напряжением. Для этого необходимо:

• Подключить компрессор к сети питания через защитный автомат и контактор (если имеется).
• Измерить ток потребления компрессора с помощью токоизмерительных клещей или амперметра.
• Сравнить измеренный ток с номинальным значением, указанным в паспорте компрессора или кондиционера.

Если ток потребления значительно отличается от номинального значения, это может указывать на неисправность компрессора или проблемы в электрической цепи.

Проверка пускового конденсатора

Пусковой конденсатор играет важную роль в работе компрессора, обеспечивая необходимый пусковой момент. Для проверки пускового конденсатора необходимо:

• Отключить компрессор от сети питания.
• Разрядить конденсатор, замкнув его выводы накоротко.
• Измерить емкость конденсатора с помощью мультиметра или специализированного измерителя емкости.
• Сравнить измеренную емкость с номинальным значением.

Если емкость конденсатора не соответствует номинальному значению, его необходимо заменить.

Диагностика неисправностей компрессора

По результатам проверок можно определить характер неисправности компрессора:

• Если сопротивление обмоток не соответствует номинальным значениям, возможен обрыв или короткое замыкание обмоток.
• Если компрессор не запускается или потребляет слишком большой ток, возможно, неисправен пусковой конденсатор или имеется проблема в электрической цепи.
• Если компрессор работает, но не обеспечивает необходимого охлаждения, возможно, неисправность связана с утечкой хладагента или засором в системе кондиционирования.

В любом случае, для точной диагностики и устранения неисправности рекомендуется обратиться к квалифицированному специалисту по ремонту кондиционеров.
